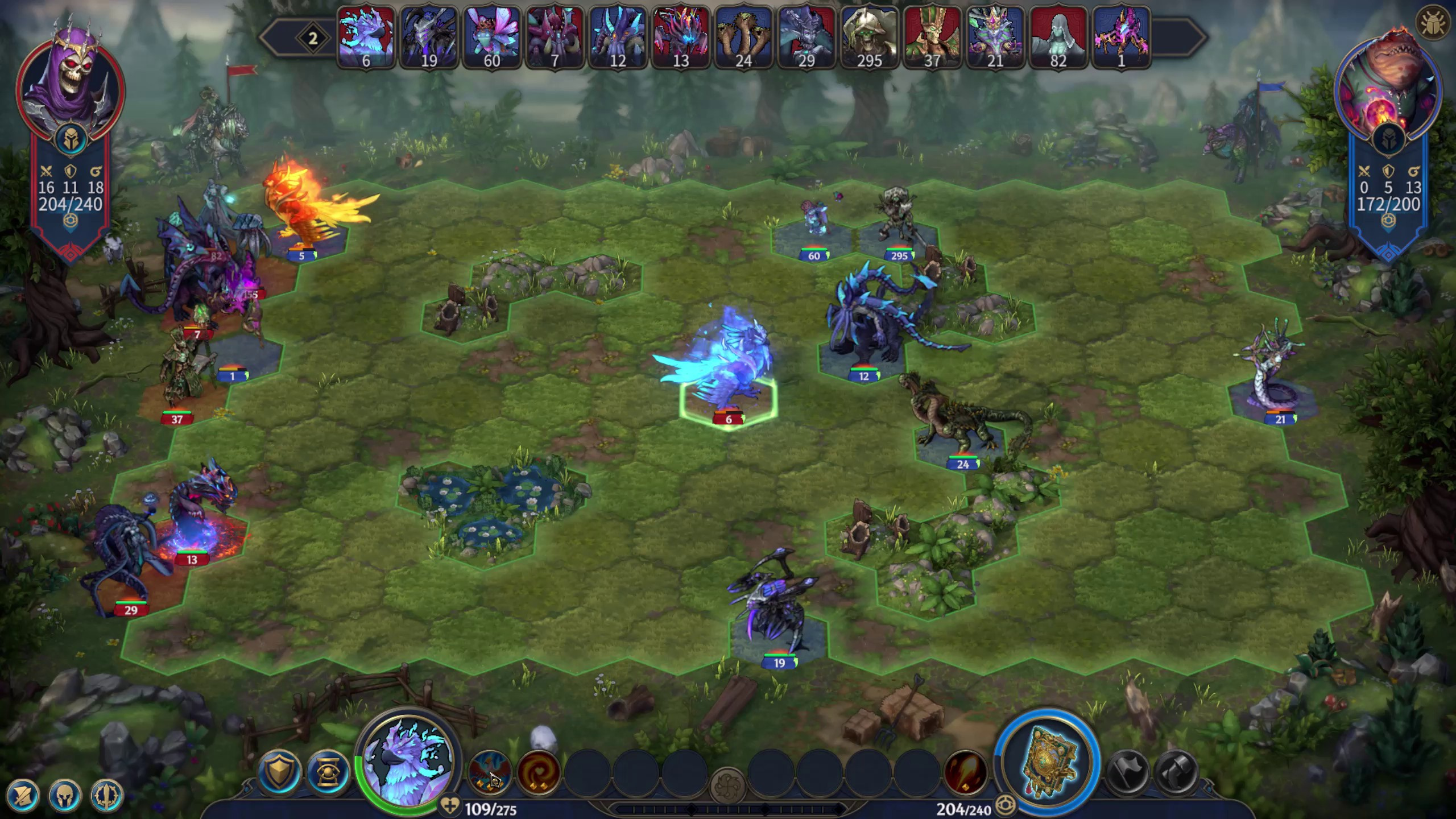

在《英雄无敌：上古纪元》的生物选择页，名称和图标出现在固定位置。到了战场，生物会移动、转身、互相遮挡，屏幕也不再给每个单位显示名字。我们希望输入一张战场截图，得到每个存活部队的位置框和具体生物名称。
我们分两轮审核了 14 个录屏标识下的 96 张原图、1,108 个生物框。第一轮比较三个公开检测器及多种分类方法；第二轮增加真实战场数据，检查换到新对局以后还能认对多少。在相同的新测试画面上，扩充训练后的模型检测 F1 从 70.83% 提高到 75.39%，框和身份同时正确的目标从 74/167 增加到 83/167。检测与身份已有可检查的完整流程，自动身份仍明显不足。
第2–6节保留第一轮的协议与原始测量；第7节记录第二轮扩充与迁移结果。两轮测试画面不同，不能直接拿它们的百分比相减声称提升。
flowchart LR
A[完整战场截图] --> B[检测可见生物框]
B --> C[裁剪每个候选生物]
C --> D[分类器匹配目录身份]
D --> E[原图叠加框与名称]
F[逐图审核的框和身份] --> B
F --> D图 1：检测器回答“在哪里”，分类器回答“是谁”。审核数据用于训练和评估；运行时不把人工框交给检测器。
1. 检测的是场上存活的部队

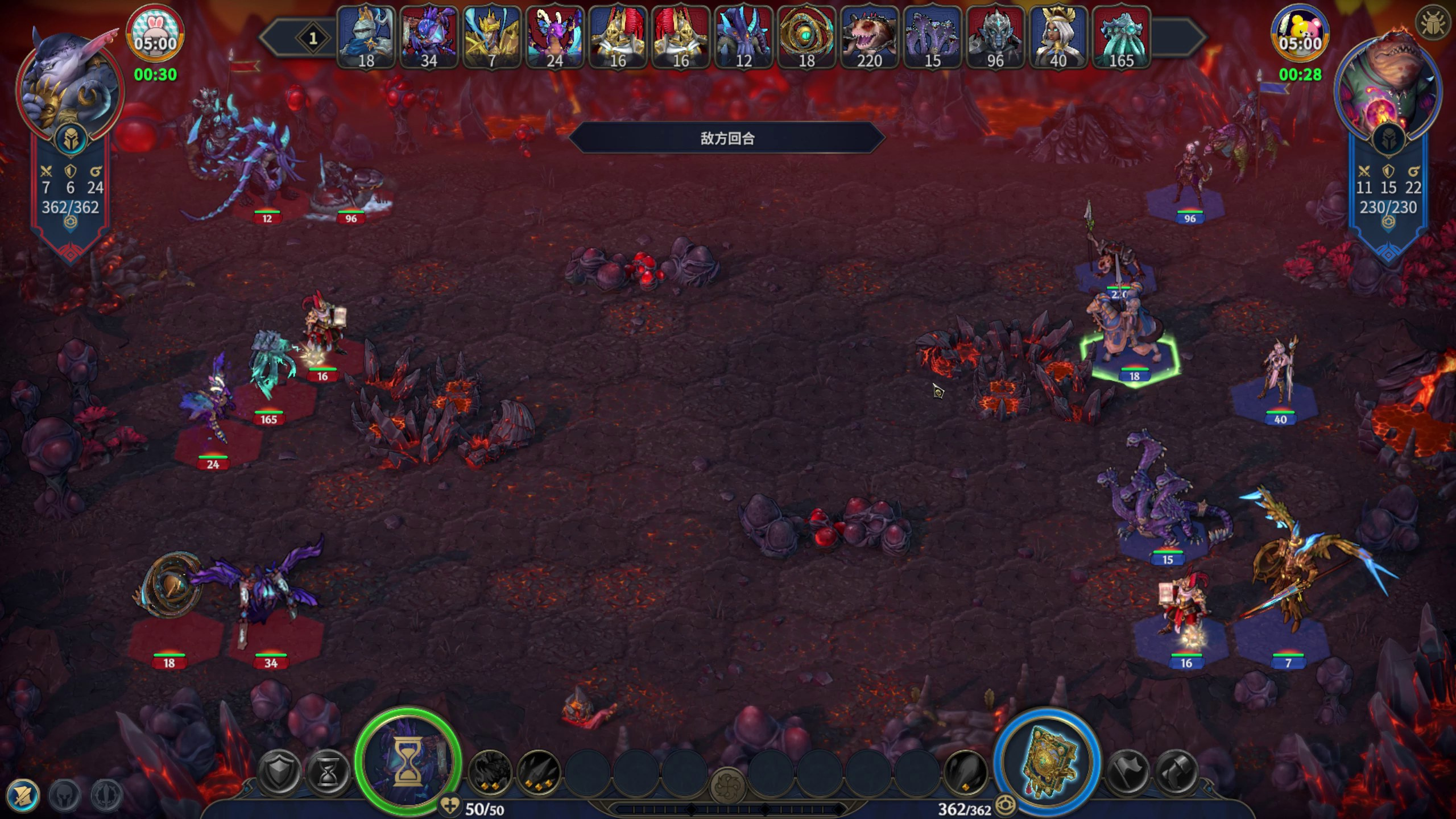

一个框对应一支可见部队，数量可能是 1，也可能是 200。框包围画面中可见的生物、坐骑和装备，尽量不包含脚下数量、光圈和影子。行动顺序栏中的头像、左右英雄头像、场边英雄模型、石头、树、尸体和短暂法术特效都不算目标。
输入的场景已经由前级确定为战场。这是 B021/B022 之后的场景内部理解模块；本篇不重新测场景分类，也不读取攻防数值、推断占据哪个六角格或维护跨帧部队 ID。
注意画面上同一类别可能出现两支部队。例如两边都可能拥有绝罚者。分类相同不表示它们是同一支部队，跟踪还需要位置、阵营和前后帧证据。
2. 先审核真实战场框，再隔离视频评估

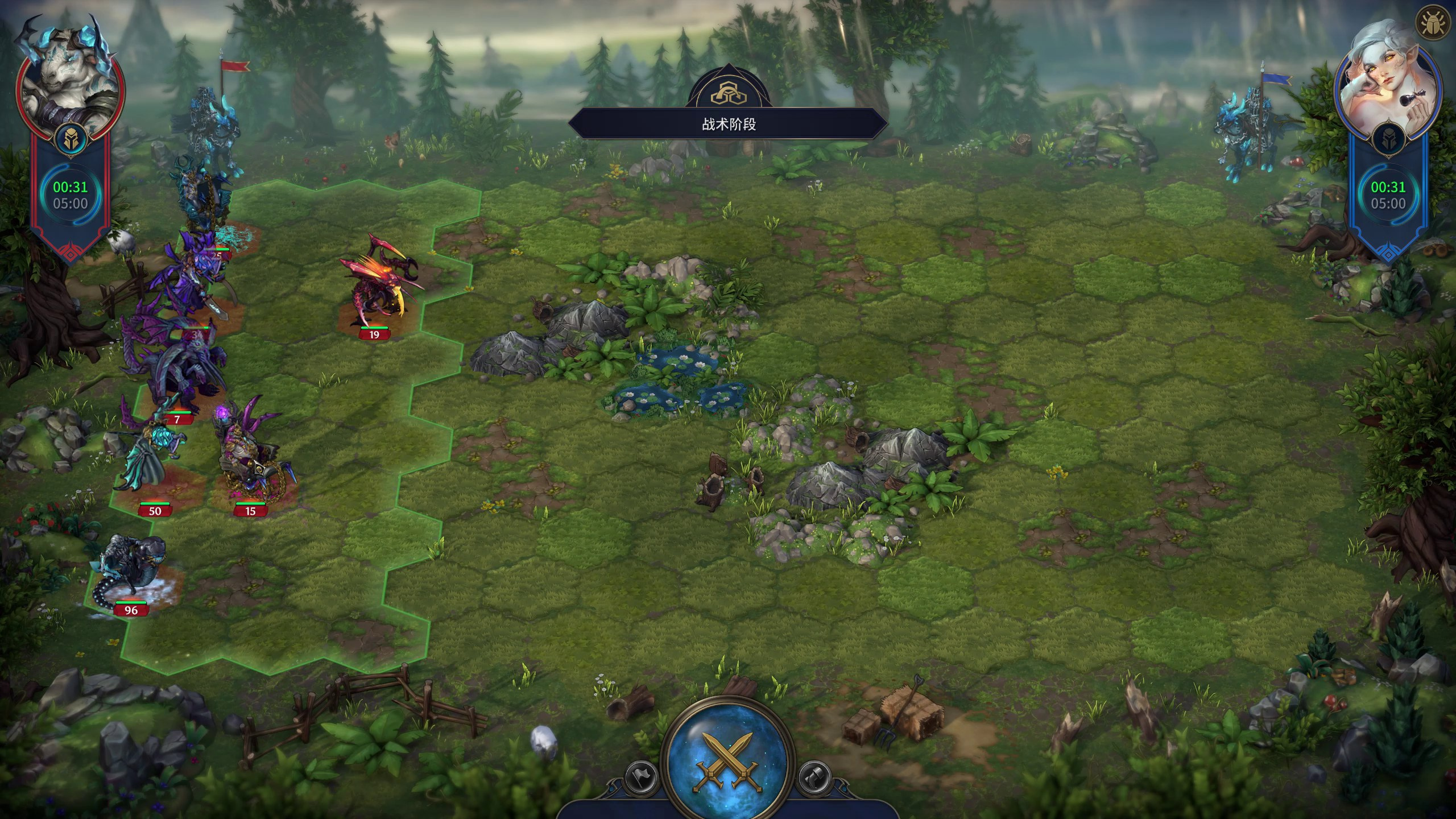

我们复用已保存的原始截图，在每段视频的战场区间取六个时间分位附近的画面，覆盖部署、开战、交战和后期。先冻结来源分组，再训练模型。五段视频训练，一段验证，两段测试；同一段视频的生物选择截图也不能进入另一组。
| 数据 | 用途 | 数量 |
|---|---|---|
| 生物选择裁图 | 身份分类，保留用户或助手审核来源 | 1,818 个正身份，141 类，21 段视频 |
| 战场训练 | 检测与分类学习 | 30 帧，其中 28 帧完成全部目标审核 |
| 战场验证 | 选择 checkpoint、阈值和分类方案 | 6 帧 |
| 战场测试 | 固定视频上的最终对照 | 12 帧，130 个框 |
选择页正样本分为训练 1,580、验证 36、测试 202；另有 27 个无效裁图作为单列负样本。本轮分类对照的正身份准确率不包含这些负样本。选择页身份标签不能充当战场检测框：它们只说明裁图是什么，不说明战场上哪个位置存在生物。

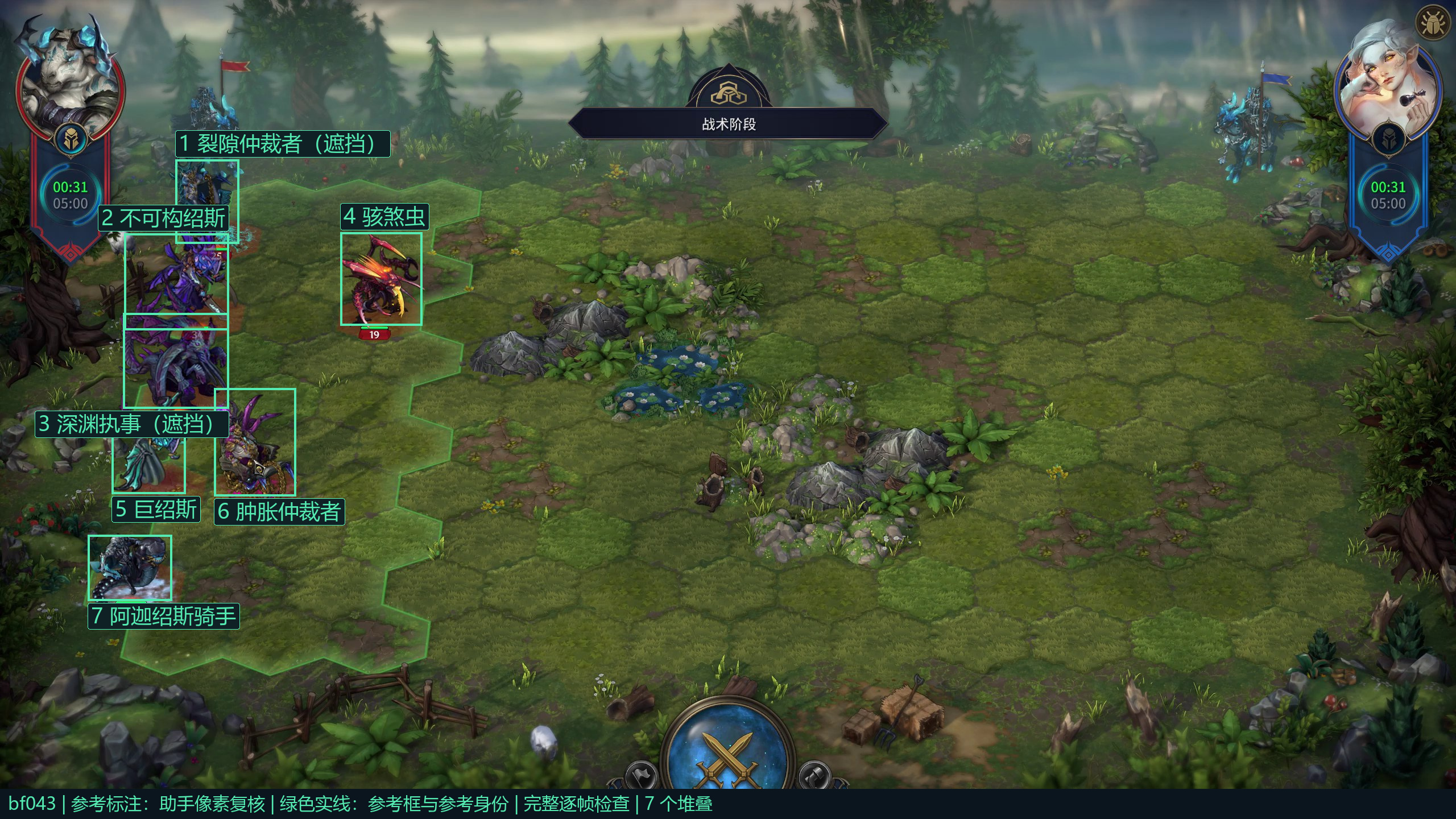

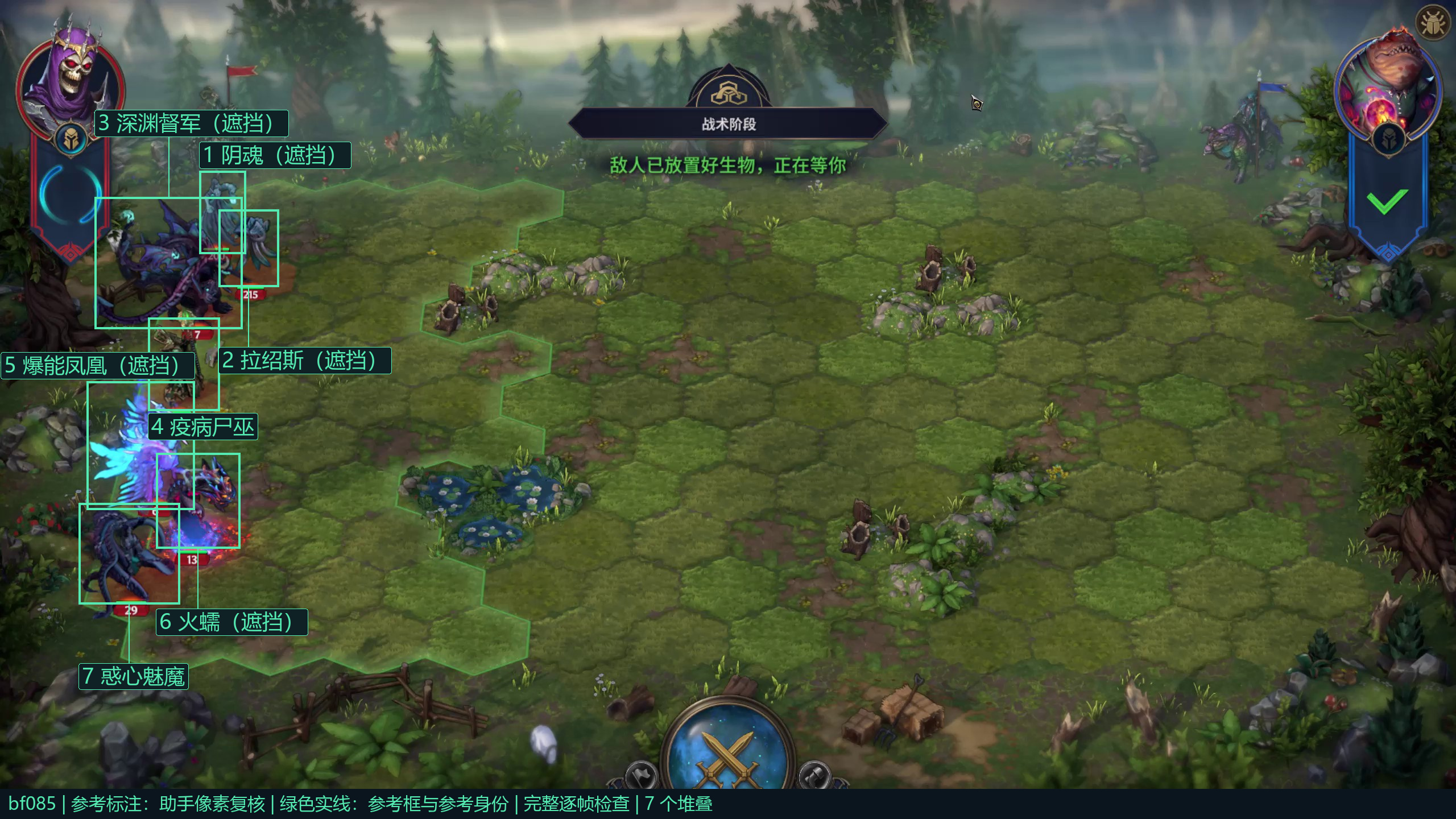

助手逐个查看原图、放大裁图、目录的三维外观和头像，必要时关联同帧行动条头像及数量。已有分类器的 Top 5 只帮助寻找候选，不能自动成为正确答案。510 个框中有 412 个清楚目标、98 个部分遮挡目标；509 个身份已确认，覆盖 110 类，1 个严重遮挡目标保留未知。训练、验证、测试分别有 317、62、130 个已知身份对象。
两张训练帧存在无法穷尽的疑似特效目标，因而不用于检测训练或检测指标。否则漏画的真实生物会被训练器错误当成背景。可见的单个已核实对象仍可以用于分类研究，且保留所在帧的非穷尽标记。
这些是用户授权采用的助手审核标签，来源没有改写成人工确认。48 张图也不是 48 次独立对局：同一视频内可能反复出现同一军队，样本相关性较强。本篇是可复现的小规模实验，尚不能代表所有地图、版本和录制条件。
3. 通用检测器可以提框，但不知道游戏生物是什么
三个公开模型都从 COCO 权重开始，接收整张原始截图。它们没有取得人工框或生物选择槽位。原图有 2560×1440、1920×1078 和 1920×1080 三种尺寸，内部保持比例缩放到约 1333×749，批张量补到 1344×768；结果坐标再映射回原图。
| 检测器 | 方法差别 | 官方 COCO val2017 box mAP |
|---|---|---|
| Faster R-CNN ResNet50 FPN v2 | 先生成区域，再判断类别并修正框；两阶段 | 46.7 |
| FCOS ResNet50 FPN | 从特征图位置直接预测框；不依赖预设 anchor | 39.2 |
| RetinaNet ResNet50 FPN v2 | 在多尺度预设框上判断目标；focal loss 降低大量简单背景的影响 | 41.5 |

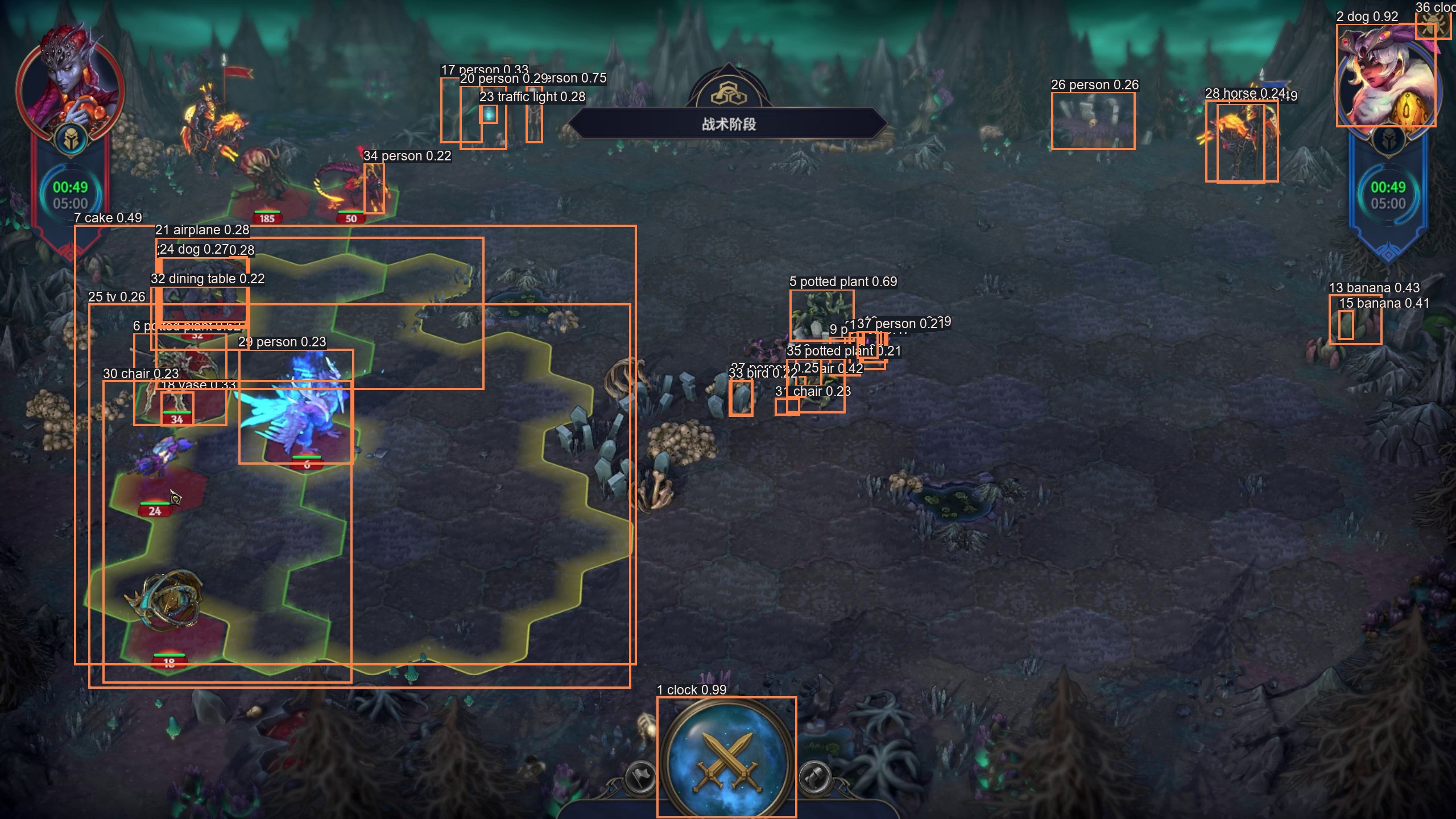

模型与权重依据分别见 Faster R-CNN、FCOS、RetinaNet 官方文档。公开自然图像成绩不等于游戏效果。我们把它们的输出暂时看作位置候选，原始 person、horse、bird 类别不会映射成某种游戏生物。
指标使用每图分数至少 0.05、最多 300 个保留候选。FCOS 每张图都达到上限，低分候选已经截断。验证集在固定阈值列表中选择工作点，并决定是否排除框中心位于 HUD 边缘带的候选。这个固定位置过滤是明确的后处理，不能算作公开模型本身的能力。
随后训练一个只判断“生物部队”的 FCOS：保留公开 ResNet/FPN 特征骨干并冻结，只更新分类和框回归等检测头。训练只使用 28 张已穷尽标注的战场图，带水平翻转、轻微亮度与对比度变化。验证集选择 checkpoint，并在测试推理之前保存工作阈值。原来的 B03 实验和游戏微调权重均未改动或拿来初始化。
| 方法（验证集选阈值） | 精确率 | 召回率 | F1 | AP50 | AP50:95 |
|---|---|---|---|---|---|
| 公开 Faster R-CNN（0.20，过滤 HUD） | 18.53% | 44.62% | 26.19% | 17.19% | 8.59% |
| 公开 FCOS（0.20，过滤 HUD） | 6.23% | 40.00% | 10.78% | 9.18% | 4.04% |
| 公开 RetinaNet（0.10，过滤 HUD） | 7.07% | 20.77% | 10.55% | 3.21% | 1.57% |
| 战场微调 FCOS（0.50，无 HUD 过滤） | 80.42% | 88.46% | 84.25% | 91.07% | 41.12% |
全部方法在同一组 12 张测试图、130 个框上评估。微调 FCOS 输出 143 个框，其中 115 个与参考框匹配，另有 28 个误检、15 个漏检。最佳 checkpoint 为第 35 轮；50 轮后满足预设提前停止条件。训练期间一次复核修正了两个训练框，因此使用相同配置重跑；旧运行仍单独保留，未修改测试框。
判对一个框要求它与某个未匹配的参考框 IoU 至少 0.5；IoU 是两个框的交集面积除以并集面积。重复框算误检。精确率回答“画出的框有多少是真的”，召回率回答“真实生物找到了多少”。AP 汇总不同分数阈值的精确率与召回率；这里用保留候选上的 101 点插值，不是完整的 pycocotools 官方评测。更严格的 AP50:95 会揭示框位置仍不够准的问题。
4. 选择页数据有帮助，但战场裁图改变了问题
先假设位置已经完全正确，把审核框里的生物裁出来，再比较分类方法。这样能单独回答“分类器认得出吗”，避免检测漏框掩盖分类错误。
基础特征提取器是公开 ImageNet 权重的 ConvNeXt-Tiny。裁图转成 224×224 RGB，输出 768 维特征。早期这一组实验统一去掉裁图底部 10%，原本是为了排除选择页数量栏，实际也用于战场训练、评估和推理。虽然三者一致，但会损失战场紧框里的部分身体。下方 DINOv3 新方案明确改成：选择页去掉 10%，战场和目录全身图保留完整。模型运行时只看图片，不读取 OCR 名称或标注答案。
我们比较两种使用特征的方法：一是把同类训练图的特征平均，找最相近的类别原型；二是训练平衡类别权重的线性 SVM，学习类别之间的分界。SVM 比较 C=0.1、1、10。分别只用选择页、只用战场训练裁图、两者合并，形成 12 个组合。
相同对象在选择页通常大而清楚，在战场可能只有几十像素，叠着红色地面、移动动作或其他单位的翅膀。因此选择页测试的高正确率，不能推出战场分类也正确。
| 人工参考框条件下的分类方法 | 验证：62 个对象 | 测试：130 个对象 |
|---|---|---|
| 冻结 ConvNeXt，选择页训练，SVM C=10 | 35.48% | 47.69% |
| 冻结 ConvNeXt，战场训练，SVM C=10 | 66.13% | 67.69% |
| 冻结 ConvNeXt，两者合并，SVM C=10 | 70.97% | 74.62% |
| 微调 ConvNeXt 最后阶段和分类头，两者合并 | 75.81% | 68.46% |
前三行固定同一分类器配置，观察训练数据来源；12 个冻结组合中，全局验证最优也是合并数据的 C=10。随后只微调 ConvNeXt 的最后阶段和分类头，使用按来源与类别平衡的抽样、轻微颜色变化和随机裁切。验证选择第 11 轮，提前停止于第 17 轮，训练用时 130.24 秒。验证更好而测试下降，是这个小数据集必须保留的结果，不能事后改用测试分数最高的一行宣称胜出。
还尝试了三个补充方向：
| 补充实验 | 输入变化 | 最佳验证结果 | 是否继续评估测试指标 |
|---|---|---|---|
| 冻结 ConvNeXt 加目录全身参考 | 额外加入 148 张完整渲染图，各有目录身份 | 45/62，72.58% | 否，未超过预定 47/62 门槛 |
| 冻结 DINOv3 ConvNeXt-Base | 1,024 维特征；完整战场裁图；比较有无目录参考及原型/SVM | 33/62，53.23% | 否，未超过门槛 |
| 已微调 ConvNeXt 特征再接原型/SVM | 冻结第 11 轮特征，只重新训练最后分类器；保留原裁图协议 | 46/62，74.19% | 否，未超过门槛 |
DINOv3 是通过自监督学习得到的公开视觉特征模型；这里使用已缓存的 timm ConvNeXt-Base 权重，只训练后面的分类器。方法与权重来源见 DINOv3 官方实现。冻结特征缓存可以包含测试图片；上表“未继续”指没有用这些特征计算测试分类或联合指标，训练和选择也不使用测试标签。这组比较同时改变了骨干和战场裁图预处理，不能把差异单独归因于某一因素。结果至少说明：更大的公开模型、更多目录图片，都没有自动解决本批游戏截图的身份问题。
模型相似度和 SVM 分数都不是“这个名字正确的概率”。当前还有无目录目标、误检框和不可见身份的拒识问题。把每个框强制分给一个最相近类别，会产生看似完整但错误的结果。
5. 最后必须同时检查框和身份

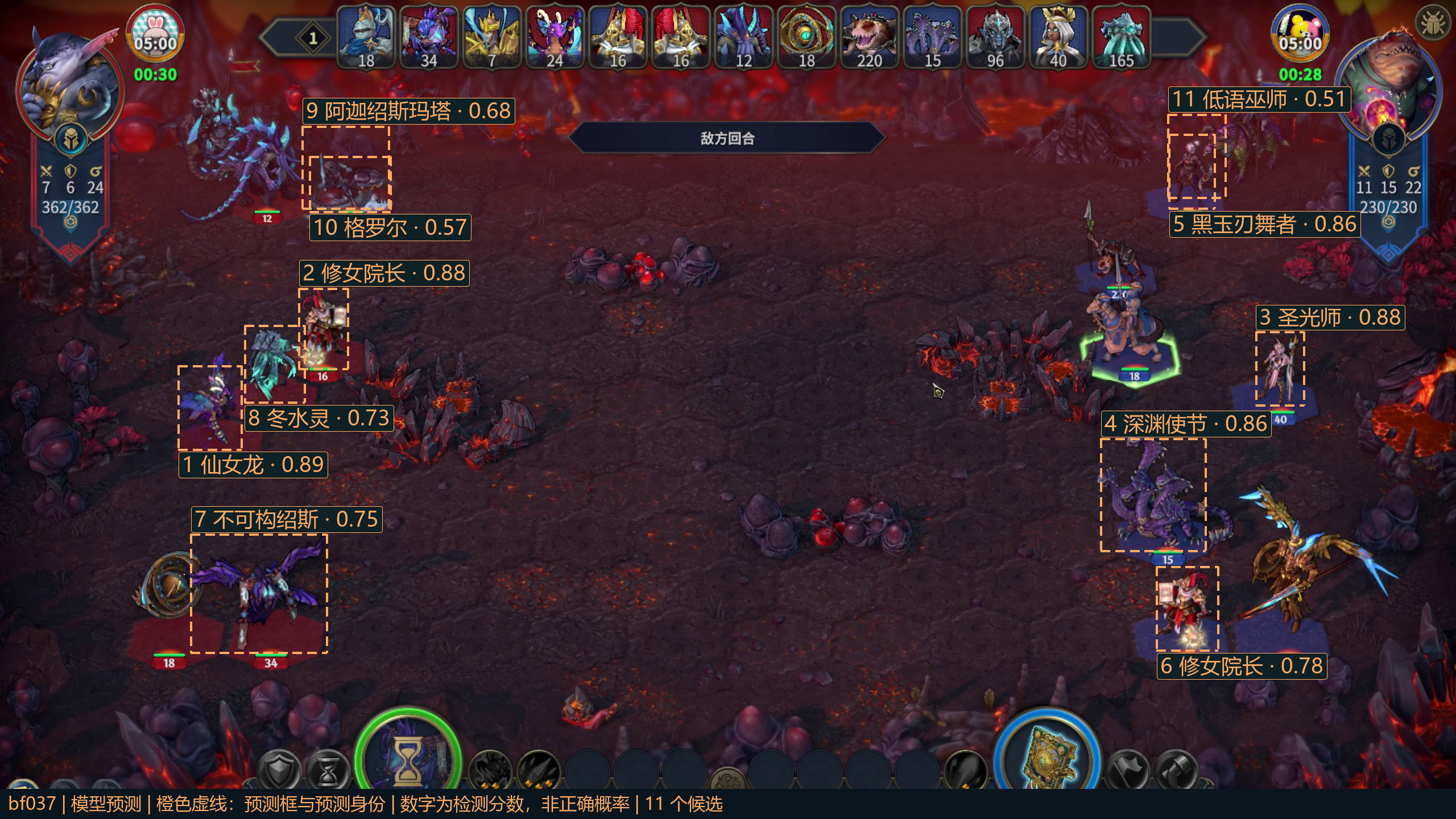

真实运行从检测器输出框，再裁图送给分类器。此时框可能漏掉翅膀、包含邻居或落在障碍物上，所以正确人工框条件下的分类成绩只是上限参考。
| 完整检测与分类组合 | 框与身份都正确 | 联合精确率 | 联合召回率 | 联合 F1 |
|---|---|---|---|---|
| 微调 FCOS + 冻结 ConvNeXt/SVM | 73/130 | 51.05% | 56.15% | 53.48% |
| 微调 FCOS + 微调 ConvNeXt | 79/130 | 55.24% | 60.77% | 57.88% |
两行都使用同一组 143 个预测框。微调分类器在“精确参考框”测试上下降，在“实际预测框”上却改善，说明两个测试条件不能互相替代。后一行定位正确的 115 个目标里，79 个身份也正确；36 个定位对但名字错，另有 15 个漏检和 28 个定位误检。身份错同时计入联合误检与漏检，不能只统计画面里出现了多少名字。
本机可以打开 48 帧结果浏览器，切换参考标注、不同检测器及“检测与身份预测”，左右键换图。绿色实线是参考，橙色虚线是预测，名称来源分别保留。它复用标注网站的报告入口，读取原分辨率图片；无需再逐张替助手做这一批标注。这个链接需要本机 Studio 服务运行，公开网页的读者可直接查看本文示例。
6. 加载、单帧推理和完整处理分别有多快？
测速环境为 Windows、RTX 5080、torch 2.13.0+cu130、torchvision 0.28.0+cu130，float32，检测 batch=1。每个公开模型独立启动进程并顺序运行，记录包导入、加载到 GPU、首次推理；预热三次后，48 张图各推理一次，GPU 计时前后同步。
| 公开检测器 | 包导入 | 模型加载到 GPU | 首次常驻调用 | 网络常驻均值 | 含张量准备与传输的常驻均值 |
|---|---|---|---|---|---|
| Faster R-CNN | 1.896 s | 0.492 s | 566.7 ms | 30.39 ms | 45.15 ms |
| FCOS | 1.875 s | 0.369 s | 333.0 ms | 23.56 ms | 39.19 ms |
| RetinaNet | 1.915 s | 0.417 s | 295.0 ms | 24.50 ms | 39.31 ms |
图像文件解码平均还需约 9.4 ms，不包含在上表最后一列。网络时间包含内部缩放、检测头和 NMS。没有清空操作系统文件缓存，所以这不是物理磁盘冷启动测量，也不是视频从解码到绘图的每秒帧数。
完整常驻程序还单独测了一次：每次输入整张截图，由 FCOS 生成框，再把该帧的 6–16 个候选裁图批量送入微调 ConvNeXt。48 张图共产生 521 个候选。没有人工框参与运行，也没有把所有视频裁图预先攒成一个大批次。
这次新进程中，框架导入 1.945 秒，身份模型加载 0.331 秒，检测器加载 0.315 秒。首张图片解码与完整推理 660.1 ms；从开始框架导入到首个结果共 3.252 秒，不含 Python 解释器启动。
| 完整链路，含 JPEG 解码 | 均值 | 中位数 | P95 |
|---|---|---|---|
| 预热首张图后，第一次遍历 48 图 | 122.49 ms | 62.58 ms | 370.20 ms |
| 所有已出现的裁图批大小均已运行后，再遍历一次 | 58.41 ms | 56.82 ms | 69.42 ms |
第二遍内部均值为：检测 34.66 ms、裁切 0.15 ms、身份分类 14.80 ms，另加解码等开销。第一遍仍有不同裁图批大小首次运行的启动开销；因此只预热一张图就报告“稳定速度”会误导。第二遍约相当于串行处理 17 张截图/秒，但尚未包含视频解码、场景分类、跨帧跟踪和绘图，不是整套视频应用的 FPS。
检测网络的主要计算与缩放后的像素面积有关，不会因为场上只有三支部队就少算大部分卷积。后处理随候选数量变化；分类器则需要逐个编码裁图，检测出的框越多，后续计算通常越多。因此降低误检也会降低完整链路的耗时。
7. 第二轮：扩充到96张，检验新对局迁移
第一轮结束后，我们又逐张审核了48张、598个活体框。累计1,107个身份确定，覆盖125类；唯一未知目标仍保留未知。全部96张里，813个目标清楚，295个部分遮挡；两张旧训练帧继续保留非穷尽标记。这里的标签是用户委托助手检查后采用的参考，来源没有改成人工确认。
新增图使用已有的原分辨率文件：12张1920×1078、36张2560×1440。11个场景入口原先只有小预览，改用同视频邻近的原分辨率缓存，并记录实际时间差、重新检查画面，没有把640像素缩略图放大当原图。

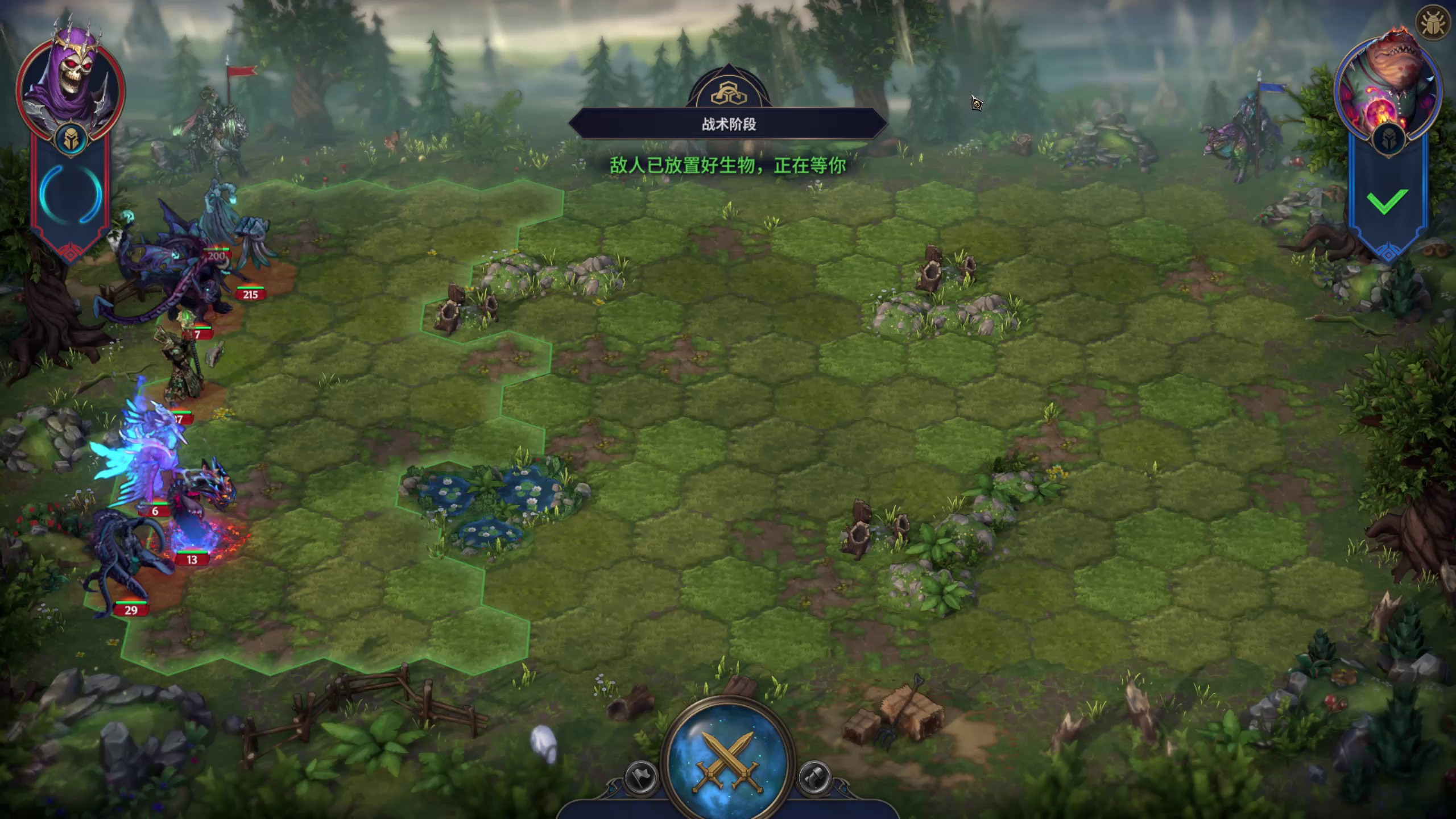

这次尤其检查了文件与对局的区别：session02开头仍延续session01的同一场洞穴战斗，不能因为换了MP4就当成独立测试。因此只把session02之后新开的草地对局作为新test。两个session以前已用于场景理解开发，只能说是B026检测与身份的新来源，不是整个项目从未见过的录屏。
| 第二轮分区 | 战场帧 | 活体框 | 已知身份crop |
|---|---|---|---|
| 训练：原30张 + 新24张 | 54 | 602 | 601 |
| 验证：session01一个对局 | 12 | 147 | 147 |
| 测试：session02的新对局 | 12 | 167 | 167 |
本轮共78张。第一轮另外18张验证/测试仍留在历史记录，完全没有转入本轮训练。检测只用52张已穷尽帧的579个框；身份训练则用601个已核实战场crop，加原来的1,580个选择页训练crop，共2,181个、141类。两组新验证/测试各只有一局，连续画面反复出现同一军队，不能把几百个框当成几百次独立实验。

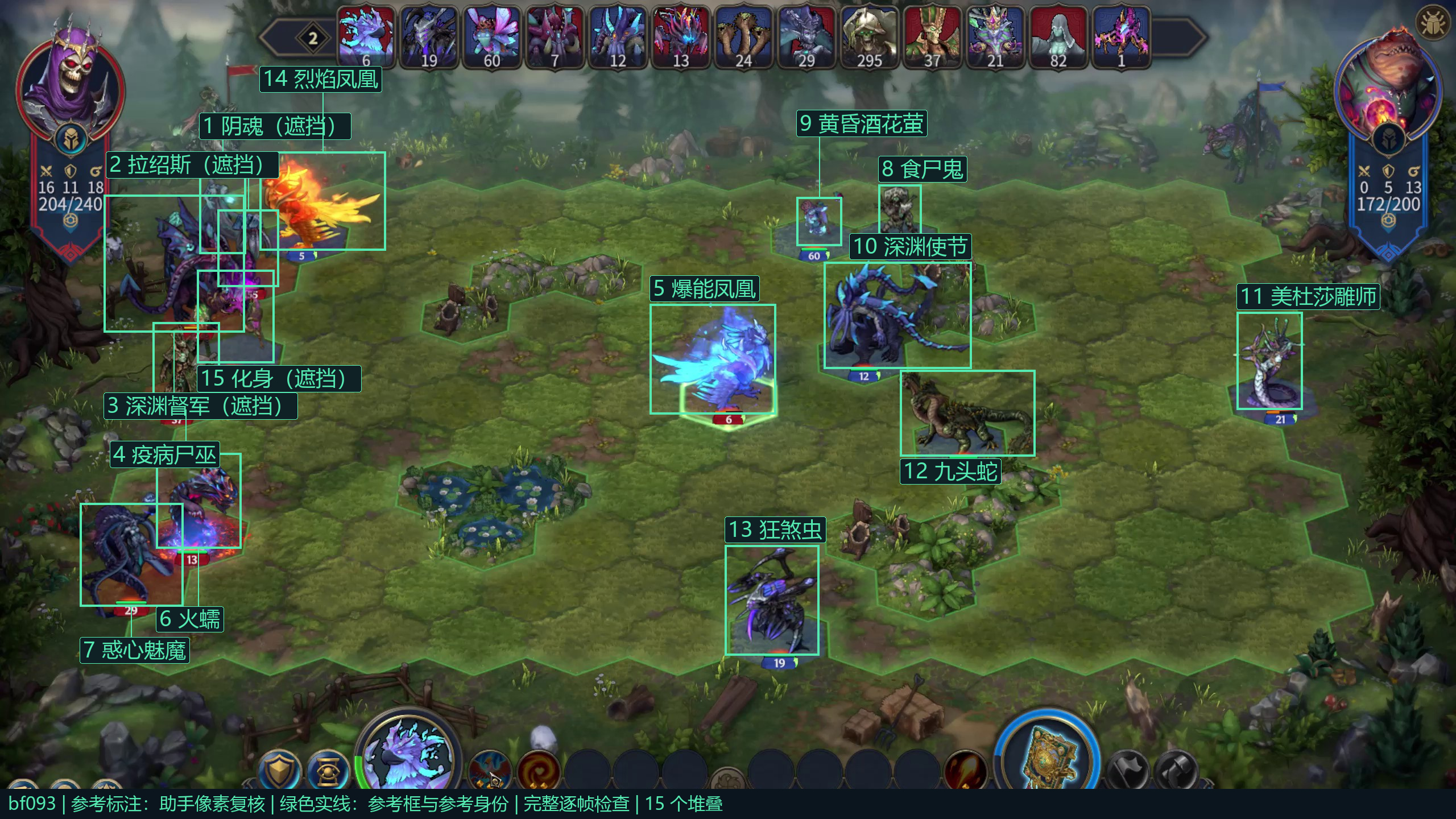

我们还修正了目录边界：完整战场视觉目录有148类，竞技场选择页可抽选目录有141类。例如化身可以作为召唤物出现在战场，即使不在抽选列表里，也不能被标成背景。抽选资格没有改变，只是战场识别改用完整目录。
第二轮先保存第一轮模型在新画面上的直接迁移结果，再从相同公开权重重新训练FCOS。保持原优化配置，增加训练图，并改用新的validation选择checkpoint和阈值；这不是只改变数据量的单因素实验。最佳为第6轮，第21轮早停，训练94.55秒；阈值0.5，无HUD过滤。
| 同一组新test，167目标 | 定位正确 | 误检 / 漏检 | 精确率 | 召回率 | F1 |
|---|---|---|---|---|---|
| 第一轮FCOS直接迁移 | 119 | 50 / 48 | 70.41% | 71.26% | 70.83% |
| 扩充训练后的FCOS | 121 | 33 / 46 | 78.57% | 72.46% | 75.39% |
改善主要来自误检减少，漏检只少两个。扩充模型在validation的召回率为95.24%，新test却只有72.46%，这个差距不能省略。新test AP50为80.72%、AP50:95为39.45%，仍使用前面说明的候选截断与本地AP计算口径。旧迁移运行只保存阈值之后的框，因此没有为它补造不可比较的AP。
身份只比较训练前指定的两个方案。两者都从公开ImageNet ConvNeXt-Tiny开始，训练同一最后stage与分类头；选择页均去掉底部10%。A也去掉战场crop底部10%，B则保留完整战场crop。两者训练和比较时都不解码test图片。
| 第二轮身份方案 | 参考crop验证正确数 | 真实预测框验证联合正确数 | 验证联合F1 | 训练耗时 |
|---|---|---|---|---|
| A：战场底裁10% | 100/147 | 97 | 63.40% | 109.91秒 |
| B：保留战场全身 | 97/147 | 96 | 62.75% | 107.74秒 |
按照事先固定的联合F1规则选A，再保存选择凭据，最后只评估A的test。两个方案都选第11轮、在第17轮停止；B的test保持未评估。只有一个联合正确目标的差距，不足以断言底裁10%普遍更好，但应遵守预先规定的选择流程。
| 同一新test上的完整组合 | 框与身份均正确 | 联合精确率 | 联合召回率 | 联合F1 |
|---|---|---|---|---|
| 第一轮固定组合直接迁移 | 74/167 | 43.79% | 44.31% | 44.05% |
| 扩充FCOS + 身份A | 83/167 | 53.90% | 49.70% | 51.71% |

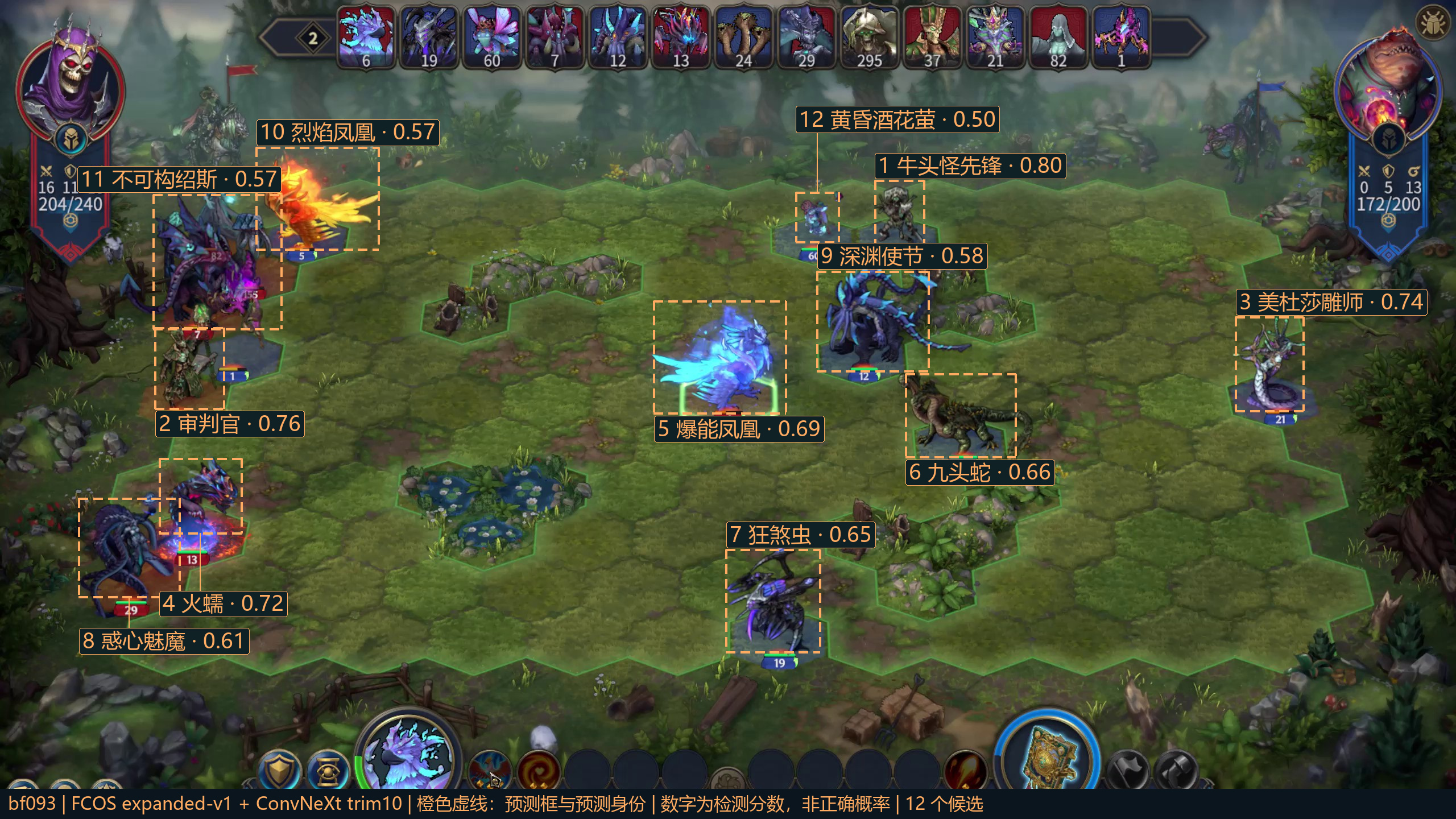

扩充组合产生154个预测框：121个位置合格，83个身份也正确；还有46个漏检、38个位置正确但身份错误、33个没有匹配到参考目标的预测。它在精确参考crop上的Top1为99/167=59.28%，Top5为82.63%。其中11个食尸鬼目标的身份根本没出现在分类训练类别中；仅看训练已见类别是99/156=63.46%，但整体准确率仍必须保留全部167个目标。
当前结果在第二轮78帧浏览器中可逐张检查，左右键换图，勾选参考或模型图层，点框看原像素裁图。旧18张heldout仍可在第一轮48帧报告查看；两个入口合起来去重后是96张不同图片，不是126张。主标注集只回写了新批次中精确对应的21张，其余27张保留在独立实验数据中。这批逐图标注已经由助手处理，无需用户再做一遍。
最后用同一选定模型测试完整常驻路径。78张共产生971个预测crop，每帧6–17个；框与身份和离线联合输出逐项一致。Windows、RTX5080、float32，新进程框架导入1.951秒、身份加载0.315秒、检测器加载0.313秒；首图解码与推理678.76ms，导入至首结果3.259秒。
| 第二轮完整路径，含JPEG解码 | 均值 | 中位数 | P95 |
|---|---|---|---|
| 首图预热三次后的第一遍78帧 | 104.53ms | 64.81ms | 365.58ms |
| 已见过所有crop batch大小后的第二遍 | 61.81ms | 62.66ms | 72.88ms |
第二遍内部均值为检测34.73ms、裁切0.18ms、身份17.74ms，常驻合计52.66ms；其余是读图等开销。第一遍仍有新batch大小的启动成本。和第一轮一样，没有清OS缓存，不含视频解码、场景分类、OCR、跟踪和显示；这里测的是截图处理链路。
8. 当前结果与下一轮重点
这次已经建立了从原图、逐图参考标注、训练、跨视频测试到结果浏览的完整实验路径。公开检测器可以提供起点，但真正的战场框和身份样本明显改变结果；选择页数据适合补充身份训练，不能替代战场数据。
对第一轮的六张验证图做了另一轮逐项复核：11 个漏检中，10 个已经有位置正确但分数偏低的候选；5 个定位误检实际都是生物，其中 3 个是重复框，2 个只是在 IoU 边界上不够准确。不能把这些裁图统统当成“背景负样本”。11 个身份错误里，10 个在人工参考框上也错，主要是相似兵种和升级分支，而非检测框导致所有认错。
第二轮的验证集也做了原像素复核：19个定位误检分为9个重复框、6个边界不准的框、4个骑乘英雄；7个漏检均存在位置合格的低分候选。重复生物框、骑乘英雄和纯背景应分别处理。把它们统统当背景训练，可能反而压低真实生物得分。
接下来应继续补不同对局、拥挤动作和近似升级形态，增加骑乘英雄等明确负例；再分别研究重复框抑制、低分真目标和身份拒识。扩充数据已经有帮助，但新test联合召回仍不到50%，不能宣称“战场生物已经识别完成”。两轮历史test保持冻结，下一次模型选择另留新来源；已查看测试中的错误可以展示，若转入训练，就不再是下一版的独立验收数据。
本轮标签、选择配置与完整结果保存在 Perception 的 B026 实验记录中；大型截图、模型和运行输出放在本地数据目录。原有 B03 通用 UI 检测文章继续保留，B026 专门追踪战场生物识别。
