行动条、英雄数字与计时

P63 · 固定战斗 UI · 实验记录与相关篇目

P63 · 固定战斗 UI从单帧读数走向按时刻分析

已补头像与属性图标匹配：战斗初段 56 个 HUD 中，45 组可把数字关联到字段名，另有 1 组 OCR 冲突。逐截止点的真实前缀检查通过；尚未完成敌方技能推断。

《英雄无敌：上古纪元》的战斗界面有很多固定区域：两侧的英雄信息区（HUD）显示数值和时间，顶部一排卡片显示行动顺序。我们希望程序先找出这些元素，让人直接检查结果，不必逐帧从头看。

这一轮先把行动条上的卡片框出来，再分别判断生物种类和红蓝底色。认不出种类也保留位置，人仍能在原图上补标。151 张开发图得到了 1,618 个去重后的卡片框，其中 370 个身份未知；数据来源与逐项检查见前半篇。后半篇单独讲英雄数字和计时，不把两批成绩混在一起。

9 月 20 日又向前走了一步：让 HUD 读取器按录像时间工作。目标不只是读准数字，还要保证在第十分钟显示的分析没有偷看第二十分钟的画面。新增试验放在第 6 节，前面的行动条结果保留为原有实验。

flowchart LR
 K[Available source frame] --> R[Known UI regions]
 R --> H[HUD and clock reading]
 R --> D[Turn card boxes]
 D --> C[Identity and color]
 H --> V[Reviewable observations]
 C --> V

图 1：固定区域缩小搜索范围。框、身份、颜色和数字是不同读数，不需要全部成功才保留一个元素。

1. 行动条竖直位置固定，身份判断可以晚一步

行动条里，生物卡片的上下边界基本不动；卡片数量、回合分隔符和横向位置会变化。因此不必在整张战场上搜索。当前输入限定为原生 2560×1440，先裁出顶部 [448, 0, 2144, 160]，检测器只找一种目标：“生物卡片”。回合分隔符和英雄头像不是这个类别。

拿到框后，再分别回答“是什么生物”和“底色是红还是蓝”。颜色只读两侧边缘，避免让生物本身的红蓝外观投票；身份不够确定，就把字段留为 UNKNOWN，框和已经读出的颜色仍然保留。这比“身份没认出就连框一起丢掉”更适合辅助标注。

很多检测网络本来就有框回归与分类分支，但这不等于原生支持可靠的未知类。例如 Faster R-CNN 对候选区域分类，YOLO Detect 分别预测框与类别。工程上把卡片定位与具体生物分类拆开，可以降低定位对已知物种的依赖；仍不能保证所有陌生外观都能被框出。项目的战场本体运行器其实已是单类 FCOS 检测加独立分类，这一轮没有替换它，也没有改它的默认输出。

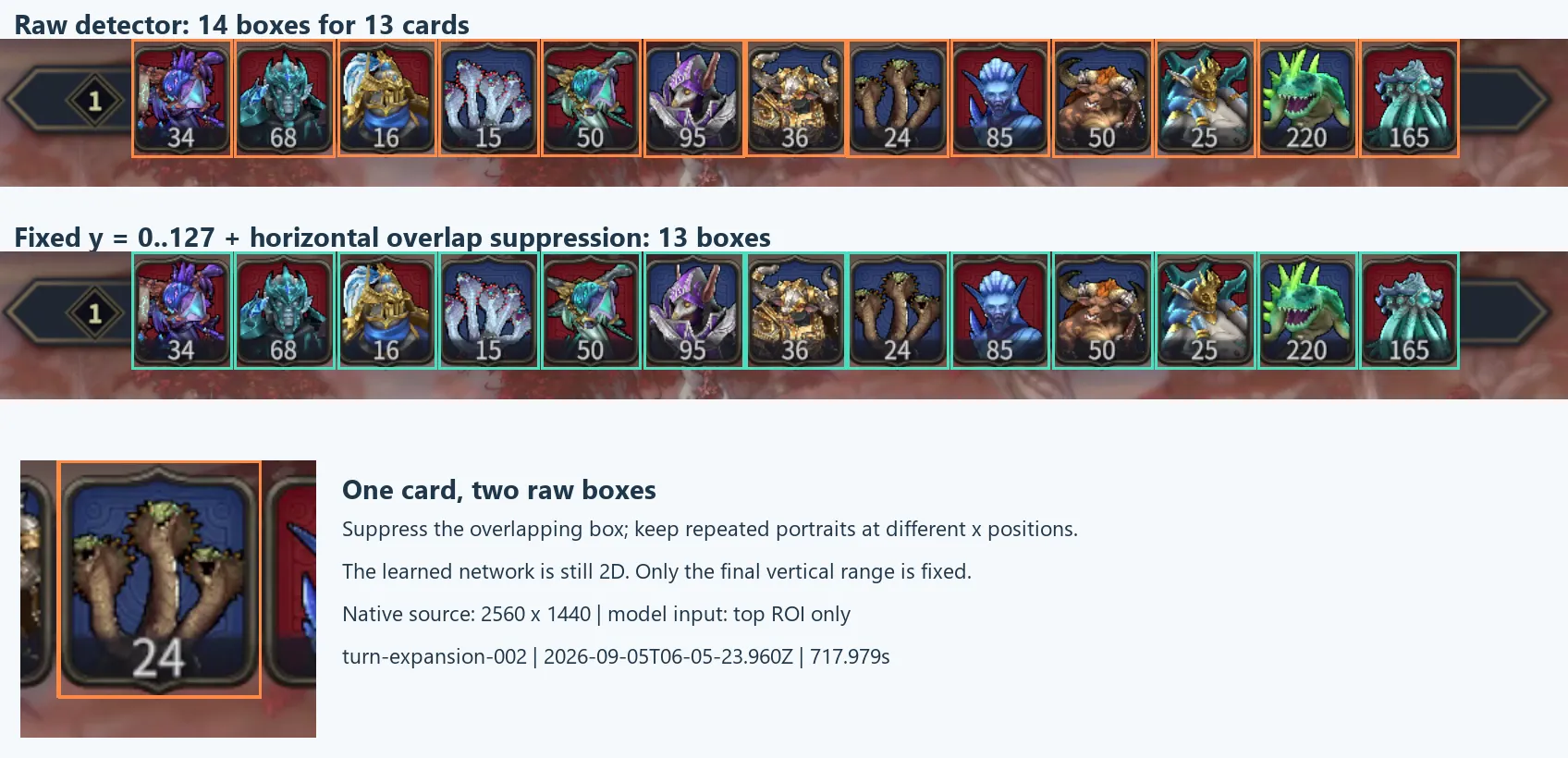

图 2：这张图原始模型给了 14 个框，实际有 13 张卡片。最终输出固定 y=0…127，保留左右边界；横向重叠比例过高的框只留高分者。不同位置出现相同头像仍是不同槽位，不会按物种去重。这里的网络仍是二维检测器，固定高度是后处理，不是已经训练好的一维网络。

2. 少量框训练定位，更多原图用于核对身份

模型采用已有的官方 COCO 预训练 YOLO26n 权重，微调为单类卡片检测。训练长边 1024、矩形输入、batch 4、AdamW，不做会拼出多排行动条的 mosaic。最多训练 80 epoch，验证指标停止改善后在第 65 epoch 结束，保留第 50 epoch 的 checkpoint。

数据	图 / 卡片框	实际用途
原有 3 个视频组	12 / 110	训练；含 3 张无卡片图
原有另外 2 个视频组	8 / 74	选择模型和身份门限；含 2 张无卡片图
新增 20 个视频	36 / 448	模型辅助目视核对；含 1 张无卡片图
另选菜单、选兵等画面	12 / 0	固定设置下的无卡片检查
额外未审核图片	115 / —	仅生成自动候选

训练与验证按视频分开。新增 36 图避开这五个视频，从已有战场标注中挑选更丰富的生物组合；战场上的标签只用来选图，不能直接充当行动条答案。逐图查看原始顶部、规范图标对照，再写身份、底色和数量。这批参考含 130 个目录身份，其中有化身等非 Arena 条目；与原有参考合并后，Arena 覆盖是 129/141，不是 130/141。

新增参考没有参与本轮训练，但也不是盲测：身份建议辅助了标注，固定高度和去重是在看到重复框后加入的。同一画面中未来回合重复的头像、两对近似相同的行动条也带来相关性。以下数字是开发检查，不能当作新录像的准确率。

3. 框已经够用，未知身份仍不能完全靠门限解决

先只检查“框得对不对”。交并比（IoU）是两个框的重叠面积除以它们合起来占据的面积；本轮以 IoU ≥ 0.5 判为匹配。在 36 张新增图上得到：

定位方法	匹配框	漏框	多余框
原有边框扫描	448	0	0
小模型原始输出	448	0	4
小模型＋固定高度＋横向去重	448	0	0

这批数据没有证明学习式检测比原有规则更好。参考框也采用目视核对过的固定布局，所以不拿规则框与参考框重合得更好作为优势。额外 12 张顶部无卡片图中没有误报；它们来自 3 个视频，覆盖菜单、选英雄、选宝物、选兵、选法术和战斗准备的选图标签，仍缺少完整的过渡、遮挡和缩放测试。

身份读取把卡片头像与游戏知识库（Game Knowledge）的 148 个规范图标比较。只比较头像头部，不看数字区；在 100/108/116 像素三种尺度、两个朝向下，计算有效像素区域的相似程度，即带掩膜的归一化相关匹配。程序保存前三名。旧验证集选定的接受条件是：第一名至少 0.80，且比第二名高至少 0.03；这个相似分数不是正确概率。

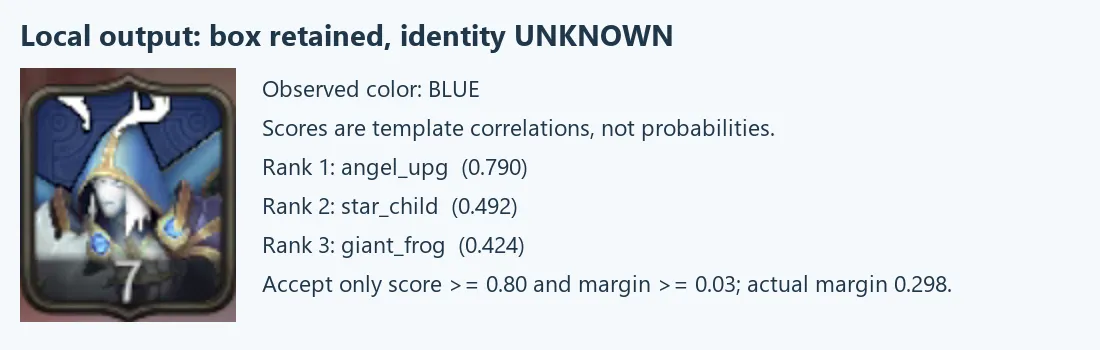

图 3：这是本地结果中的真实拒识。界面可以显示第一名建议供人审核，但代码中的身份仍为空，不偷偷把建议写成已确认类别。

36 图的 448 张卡片中，349 个身份通过门限，99 个拒识；通过的身份都与这批目视参考一致。颜色是 412 个一致、36 个未知。核对过程中曾发现 4 处参考底色抄错，重新放大原图后修正；没有把模型输出直接当真值覆盖。

为了试探未知类问题，还做了一个简单诊断：从每个 crop 的前三名里移除真实类别，再看系统会不会错误接受别的名字。旧验证集 74 个都拒识，但新增参考中仍有 4/448 错误接受。它只模拟匹配库缺少真实类别，不是真正陌生生物的完整测试，因此目前不能承诺可靠的开放集识别。

最终批量处理 151 图得到 1,637 个原始框，横向去重移除 19 个，留下 1,618 个。身份未知 370 个、颜色未知 138 个，两项可能重叠。当时 115 张额外图片尚未逐项核对；其中 12 张现已进入下述第二轮参考，另外 103 张仍为自动候选。算法输出保留原样，与人工参考分层。数量已逐项转录，但没有重新评估自动数量 OCR。

第二轮：把审核时间用在稀缺类别上

程序根据缓存预测中的类别建议，优先找参考少的生物，每段视频最多选两图、两图至少相隔 90 秒。本轮实际查看 10 段录像的 12 张原图及规范资产对照，新增 156 张卡片参考：89 个目录身份、72 红、84 蓝。这是新标注，不是新录像，也不是重新推理后的成绩。

新增覆盖了虫巢女王、农民和阳矛骑兵三个 Arena 身份。和旧 20 图、第一轮 36 图合并，现有 68 图、788 卡片、135 个目录身份，其中 132/141 个 Arena 身份。仍缺屠龙者、半身人、小角猫、荣耀守望者、洞龙、吸血鬼领主、噬蠕、邪教徒、誓信徒；已经覆盖也不表示样本量足够。

阳矛骑兵的本地身份分数约 0.62，低于接受门槛，仍输出 UNKNOWN；人对照原图与规范图标后才加入参考。没有为了消灭未知而降低门槛。另发现一张裁图里修女院长的蓝衣服容易被当成蓝方，放大原图确认红底后修正参考。

两张农民来源共享同一阵容、数量有变化，只增加可见数据，不当成两份独立身份泛化证据。模型与门槛没有变化；下一步继续补缺类与不同视频，并为新视频保留真正未曝光的验收集。

4. 前一批 HUD 实验：稳定帧让固定区域 OCR 变得便宜

这一历史 HUD 实验的 68 张原图，与前面的 68 张行动条参考是不同批次。它们来自 2 个视频、6 个 30 秒区间：40 张来自 9 月 4 日视频，28 张来自 9 月 5 日视频。每张 2560×1440 原图固定裁出四块：左右完整 HUD 各 333×547，左右计时各 154×202。

图 4：完整 HUD crop 保留头像、三项数值和资源 current/maximum。裁图可用不代表字段含义已经识别。

图 5：计时 crop 同时包含上、下两行显示，OCR 必须成对返回，不能从上一帧硬补缺失字符。

抽查 4 张候选中的 10 个 crop，头像、三项面板数字、生命/资源显示和两行计时都没有被裁掉。这只验证区域范围，不是 OCR 真值评估。

5. 两路图像处理互相校验计时

PP-OCRv6 medium 分别读取原始 crop 和 3× CLAHE 增强 crop。CLAHE 是局部对比度增强，用来让细小数字更清楚。125 个 crop 在两路中都得到相同的两个 MM:SS；另 11 个只有增强路得到完整成对读数，集中在原图漏末位数字的 03:47 与 02:27。

这 11 个被标成 OBSERVED_WITH_INCOMPLETE_PASS，保留另一条不完整尝试，不伪装成两路一致。人工抽查 9 个计时 crop，显示原文与解析结果 9/9 一致。GPU 常驻批次处理 136 个 crop 用时 4.63 秒；这个时间不含完整冷启动。

6. 英雄 HUD 宁可拒识，也不拼接冲突数字

英雄 HUD 读取器只输出 attribute_slot_1/2/3 和 resource_current/resource_maximum。136 个 crop 中：

结果	数量	含义
两路完整一致	102	接受
只有一路完整	22	接受，但保留不完整尝试
两路完整但冲突	9	拒识
两路都不完整	3	拒识
总接受	124/136，91.18%	开发集可用率，不是准确率

人工查看 10 个 HUD：6 个接受样例的四项读数都与画面一致；1 个冲突和 3 个不完整样例都没有被错误输出。一个典型冲突是增强路把 12 12 6 连成 12 126 6，拒识是正确选择。三个肉眼可读但 OCR 漏中间属性的样例说明召回仍不完整。

打开魔法书的同一张图，也检查英雄数字与时钟

9月12日，我们在核对魔法书数字时，同时逐张读取了10张原图的两侧HUD。每侧记录3项属性、1个资源分数和2个时钟，共80项英雄字段、40项时钟。它们都与已冻结的视频流水线输出一致；参考是看原图另写的，没有从预测复制，也没有修改预测补分。

这里用的是视频原有的全图多配方OCR和严格字段解析，不是前面专门HUD裁图实验的成绩，也没有额外调用VL重读HUD。10张图来自同一段开发录像，重复内容多，不能由120/120推出所有战斗场景都准确。属性槽和资源的游戏含义仍未知，左/右也只表示屏幕位置。

同帧HUD审核入口把参考与本地结果分开显示，左右切帧时能看到实际时钟变化。这批参考待作者确认；底栏生命、行动条和其他UI没有因此被算作全部标完。下一批更应覆盖不同视频、嵌入式时钟和遮挡，而不是继续增加相似帧。

按录像时间读取：后面出现的画面不能改写前面

如果以后要在录像上方显示敌方技能分析，选帧就不能再从整段视频里寻找最清楚的一张。我们先固定十个检查时刻，每到一个时刻，只取此前已经出现的最后一帧，再裁出左右 HUD。保留视频里的原始时间戳，而不是用帧序号除以平均帧率估算时间；这份录屏的帧间隔并不完全相同。

沿用原图与三倍增强两路 OCR，没有重新训练或调整门限。20 个区域中，14 个得到完整读数，其中 9 个两路完整、5 个只有一路完整；另外 6 个不输出属性组。看原图后发现，这 6 个位置显示的是非数字 HUD 画面，包括部署阶段的两个计时。它们不能硬套成英雄属性。

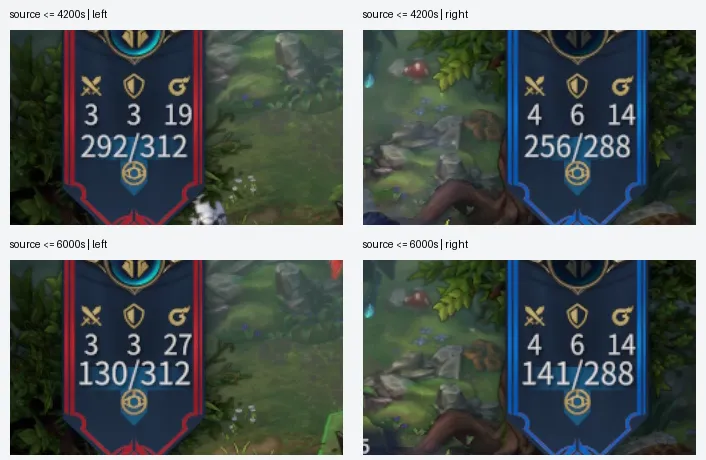

图 6：上排来自原片约 70 分钟，下排约 100 分钟。左侧第三个属性从 19 变为 27，当前资源从 292 变为 130；右侧第三属性仍为 14。程序先记录这些变化，不把它们直接解释为某项技能成长或某次施法消耗。

逐图转录后，14 组里的 70 个数字与参考一致；6 个无数字 HUD 区域没有误接受。这是同一开发录像、看过模型输出后的非盲核对，参考仍待作者确认，不是新视频准确率测试。三个属性槽也不等于读齐了英雄的四种主属性，缺少的字段要从其他可见界面补充，不能从资源上限反算后冒充读数。

数字读到了，但它属于谁、代表什么？

只读到 4、6、14，还不能直接写成“敌方英雄的攻击、防御、法强”。现在增加两条独立的图像比较：肖像区域与知识库的 77 个英雄参考图比较；数字上方的小图标与 11 个属性参考图比较。数字本身不参与英雄身份选择，也不靠“第一个位置通常是什么”来补图标答案。

肖像比较寻找图中相似的局部纹理点，使用 SIFT 特征，再检查这些点能否用一致的缩放、旋转和平移对齐。至少八个分散的匹配点通过检查，且明显优于另一位英雄，才给出身份候选。属性图标较小、位置固定，直接在几个大小下比较有效像素的颜色变化。这两种方法都保留拒识，相似分数不当成概率。

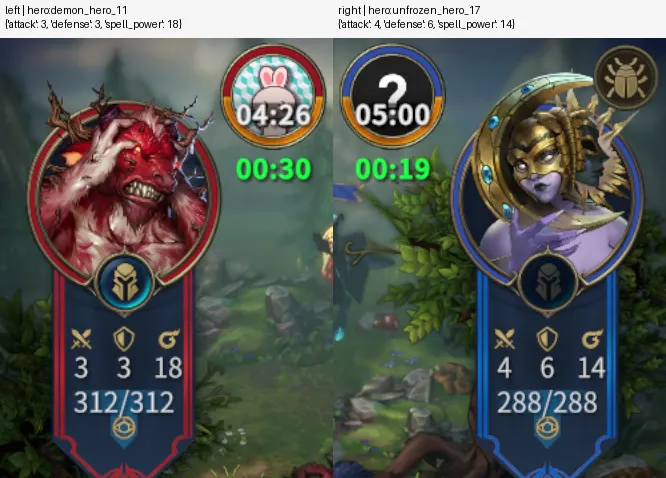

图 7：右侧肖像匹配到修女凯莉，三个图标对应攻击、防御、法强，读数为 4、6、14。左侧则是希尔的 3、3、18。兔子头像另提供左红为我方的候选依据；这些外观结果仍不是游戏内部状态的确认。

补采按原片时间分成两组：部署附近每两秒取一张，共 36 张、72 个 HUD，数字读取全部保留为不完整；战斗开始附近每十秒一张，共 28 张、56 个 HUD，其中 45 组有完整数字和图标对应，10 组不完整、1 组冲突。这是同一已曝光录像的输出统计，不是逐张人审后的准确率，也没有覆盖全部 77 位英雄。

冲突出现在 4180 秒右侧：原图路读到 4、6、14，增强路却读成 6、1、14。目视原图能确认原图路更接近实际显示，但程序没有因此选边，更没有从前后帧抄答案；该时刻暂不输出属性组。局部增强有时能补救小字，也会制造新错误。

为了检查是否偷看未来，我们从原片物化两秒真实画面，对片段的 500 ms 和 999 ms 分别制作截断版本和未来纯色版本。每个截止点各启动三个独立 OCR 进程，只给它本时刻的两个裁图；实际像素、来源时间、肖像候选、图标匹配及解析读数都一致。另检查截止点之后的画面确实发生了替换，避免做了一个没有变化的对照。

制作对照必须保留编码时间基：只说“保持帧率”仍可能让可变帧率的时间戳被重新取整。这里验证的是局部读取链路；技能推断、历史账本和整片导出还要单独做前缀检查。

7. 读到像素，不等于确认了游戏角色

B029 保存这一帧计时的位置、原文和解析值。计时是否减少，需要比较不同时间的观测；减少的一侧是否属于我方，还需要本局的身份对应关系。这三层结论不能互相替代。上下计时仍命名为 upper_clock 和 lower_clock，左/右仍是屏幕位置。新增的英雄与属性名称来自独立图像匹配；没显示的知识值、尚未关联的资源含义和行动方仍不能顺手补齐。

当前结果也不是独立 OCR 准确率：68 张帧来自开发视频，人工只抽查了一小部分。它证明的是稳定选帧可以快速批量生成可读固定区域，而且保守拒识没有阻断后续工作。

8. 下一步：先把同一帧的英雄、卡片和数字读齐

截至9月24日，隐藏技能与装备推断已经暂停。当前先补开战瞬间和英雄面板的缺失字段，再核对行动卡的身份、颜色与数量。上文“剩余9个Arena身份”是当时快照，不是今天重数的缺口；恢复采集前应重新生成覆盖表。

行动卡数量后来已接入可选流程：四张有参考图的49个数量中47个相符、2个未知，见P80。它不证明卡片物种或行动方都正确。英雄数字、玩家身份和底栏高亮仍需同帧关联；不能把屏幕左侧直接叫我方，也不能把第一次读到的数值自动叫开局值。最终仍以完整关键帧审阅为准。
